消防電纜用耐火還是阻燃？是礦物絕緣電纜還是低煙無鹵電纜，消防電纜的規范要求有哪些呢?希望以下這篇文章能在消防電纜選型中給您帶來幫!

一、消防電纜的選型困惑：用耐火還在阻燃，礦物絕緣電纜還是低煙無鹵電纜？

現行國家及地方設計規范、標準對消防線路選用的約定及存在的困惑如下：

GB50016-2014《建筑設計防火規范》(以下簡稱《建規》)第10.1.10條對消防設備線路選用及敷設有以下要求：“消防配電線路應滿足火災時連續供電需要，其敷設應符合下列規定：

(1)明敷時(包括敷設在吊頂內)，應穿金屬導管或采用封閉式金屬線槽保護，金屬導管或封閉式金屬線槽應采取防火保護措施;當采用阻燃或耐火電纜并敷設在電纜井、溝內時，可不穿金屬導管或采用封閉式金屬線槽盒保護;當采用礦物絕緣類不燃性電纜時，可直接明敷。

(2)暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm。

(3)消防配電線路宜與其他配電線路分開敷設在不同的電纜井、溝內;確有困難需敷設在同一電纜井、溝內時，應分布置在電纜井、溝的兩側，且消防配電線路應采用礦物絕緣類不燃性電纜。”

在目前國家所涉及的電纜標準，對電纜的阻燃、耐火、防火、不燃等名稱、產品等級分類及相關的參數要求還沒有明確、統一的說法的情況下，設計人員對消防線路的設計、產品的選用時常會比較茫然，但《火規》對其消防設施的線路的選型及敷設方式給出了可操作性明確的說法。

對于暗敷的消防線路，只要敷設于不燃性結構層內，同時其保護層厚度不小于30mm，《建規》、《火規》似乎均認可其滿足消防線路的設置要求，也能滿足不同類別的消防設備在火災時的持續供電時間要求。我國研究機構所作的實體火災試驗比表明，只有埋墻暗敷及防護橋架敷設的耐火電纜能在大于30mim的時間內有效。

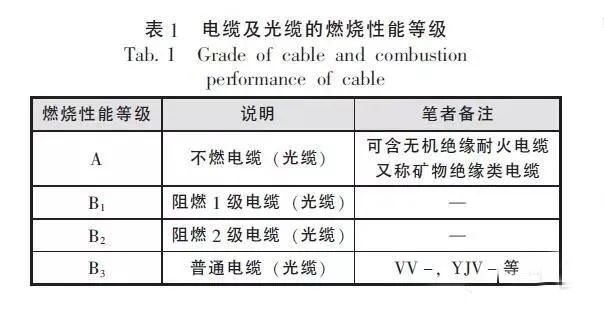

根據GB/T19666-2005《阻燃和耐火電線電纜通則》，將阻燃電纜根據燃燒時的阻燃性能由高到低分為A、B、C、D4類;對于耐火電纜，根據其火災時無沖擊、有沖擊及噴水情況下的持續供電時間分為N、NJ、NS3類;根據絕緣材質，耐火電纜又分為有機型與無機型兩種，以往常用的BTTZ-、NG-A(BTLY-)、YTTW-等電纜應屬于無機絕緣耐火電纜，現稱礦物絕緣類不燃性電纜。但GB31247-2014《電纜及光纜燃燒性能分級》又根據電纜燃燒性能的狀態，將電纜只分為A、B1、B2、B34類，取消了耐火電纜的說法，改為不燃電纜、阻燃1級電纜、阻燃2級電纜及普通電纜，具體分類如表1所示。

二、消防電纜的明確規范要求？

工程中常用的NH-YJV、WDZN-YJV等有機絕緣類耐火電纜歸類于表1中何類?現行規范、標準還沒有具體對應的參照說法，而上海DGJ08-2048-2016《民用建筑電氣設計防火規程》則對具體的電纜及電纜生產廠家提出了具體的防火防護要求，并明確規定：

①消防電源主干線、消防水泵、消防控制室、防煙和排煙機房及消防電梯電源線路應采用耐火溫度950℃、持續供電時間180min的耐火電纜;

②消防聯動控制線路、火災自動報警系統的報警總線以及消防疏散應急照明、防火卷簾等其他消防用電設備的電源線路應采用耐火溫度750℃、持續供電時間90min的耐火電纜。

上海對消防設備配電線路的選擇作出了明確具體的參數要求，從條文來看，是對裸電纜、電線提出的參數要求，此不同于《建規》，不考慮線路敷設外保護層的對線路防護性能提升的影響，這在設計上引用并執行是沒有難度的，問題是，沒有齊全的電纜、電線產品來支撐此條的規定，比如消防配電支線、消防控制設備的信號、聯動線路等采用電線穿管敷設時，該選用何種電線呢?以往所采用的NHBV-電線等是無法滿足上述規定和要求的。

三、消防電纜的性能要求：

關于各類消防設備在火災時的持續供電時間，常參照《建規》及JGJ16-2008《民用建筑電氣設計規范》第13.9.13條的規定。常見的消防設備火災時持續供電時間如下：

①消防栓、消防泵及水幕泵、防排煙設備、消防電梯及上述設備房間的備用照明，為180min;

②建筑高度大于100m民用建筑的消防應急照明，為90min;

③消防自動噴水系統、醫療建筑、老年人建筑、總建筑面積大于10000m2的公共建筑和總建筑面積大于2000m2的地下、半地下建筑的消防應急照明，為60min;

④其它建筑的消防應急照明為30min。

GB50116-2013《火災自動報警系統設計規范》(下文簡稱《火規》)第11.2節對消防設備線路選擇有如下規定：

①火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜。

②報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。

③線路穿管暗敷時，應敷設在不燃性結構層內，其保護層厚度不宜小于30mm;線路明敷時，應采用金屬管、可撓(金屬)電氣導管或金屬封閉線槽保護，同時在其外壁采取防火保護措施。

顯然，《建規》對于消防設備消防線路的選用，除在消防線路與非消防線路共用電纜井、溝內時，明確應采用礦物絕緣類不燃性電纜外，其它場所、不同的建筑類別及不同的建筑類型等，均沒提供明確的消防線路選用指引。

四、消防線纜到底如何選型？

綜合上述國家及地方標準對消防設備配電線路選擇規定條文的羅列與分析，對電氣設計人員而言，除嚴格按國家標準相關條文執行外，也應能很好地理解規范條文并合理地使用，并平衡好國家利益、企業利益、經濟利益、選擇的合理性及工程可操作性。

a.對于一類及以上的高層建筑或供電負荷等級為一級的建筑，對于消防配電干線或專放至消防水泵、消防控制室、防煙和排煙機房及消防電梯等消防設備終端的電源線路，可采用上海，即采用耐火溫度950℃、持續供電時間180min的耐火電纜，現多數電纜廠家生產的無機礦物絕緣類的不燃電纜均能滿足此指標的要求，此類電纜的敷設按國標要求可直接明敷，可與非消防線路共用管井、溝等。

b.對于供電負荷等級為二級及以下的消防設備，可采用耐火溫度750℃、持續供電時間90min的耐火電纜，但其敷設于公共區域路徑時，應敷設于保護管、槽盒內。當采用裸鋼質材料明敷時，應按《建規》第10.1.10條第1款的要求，外殼應采取防火保護措施或采用滿足防火要求的電纜槽盒，不應與非消防線路共用管井、溝。除不與非消防線路共用管井、溝外，現消防線路仍可采用NHYJV、WDZN-YJV等類型的耐火電纜。也許有人會說，對此類建筑消防設備配電干線及重要設備的線路采用此種敷設方式與上海的標準要求并不一致，但筆者認為，這種處置方式目前還是符合《建規》的。對于采用上述a條建筑類別的其它消防設備的配電線路，筆者認為也可采用此類電纜及敷設方式的要求。

c.對于所有消防設備的分支線路、消防聯動控制線路及消防機房內配電線路，目前均可采用ZR-、NH-等塑料絕緣銅芯電線、電纜穿管暗敷，并敷設于不燃性結構層內且其保護層厚度不小于30mm。對于這些設備采用不燃性礦物絕緣類耐火電纜供電，筆者認為是不合適的，也是不經濟的。

d.對于供電負荷等級為二級負荷及以下的中、小型多層建筑內容量不大的消防設備，如消防應急照明配電線路，可采用不與非消防配電干線共管井、溝的敷設方式，規避礦物絕緣類不燃電纜的使用。

e.對于上海地區的建筑工程，其消防線路的選用則應嚴格按照上海DGJ08-2048-2016《民用建筑電氣設計防火規程》相關條文執行，否則當地的施工圖審查或當地的消防部門不易通過。

五、總結

對于消防設備配電線路的選用，不應過于教條，在做到滿足現行規范、標準前提下，應結合知識，從安全、合理、合適及可實施性等方面綜合考慮。
